0898-88888888
时间：2025-08-03 10:24:11
动态热机械分析(或称动态力学分析)是在程序控温和交变应力作用下，测量试样的动态模量和力学损耗与温度或频率关系的技术，使用这种技术测量的仪器就是动态热机械分析仪。
动态热机械分析(或称动态力学分析)是在程序控温和交变应力作用下，测量试样的动态模量和力学损耗与温度或频率关系的技术，使用这种技术测量的仪器就是动态热机械分析仪(Dynamic mechanical analyzer-DMA)。
—测量正弦变化的力的振幅和相位。一般DMA没有力传感器，由传输至驱动马达的交流电来确定力和相位
归一化到作用面面积A的力称为机械应力或应力σ(单位面积上的力)，归一化到原始长度L0的位移称为相对形变或应变ε。应力与应变之比称为模量，模量具有物理上的重要性，与试样的几何形状无关。
在拉伸、压缩和弯曲测试中测得的是杨氏模量或称弹性模量，在剪切测试中得到的是剪切模量。在动态力学分析中，用力的振幅FA和位移的振幅LA来计算复合模量。出于实用的考虑，用所谓的几何因子g将刚度和模量两个量的计算标准化。

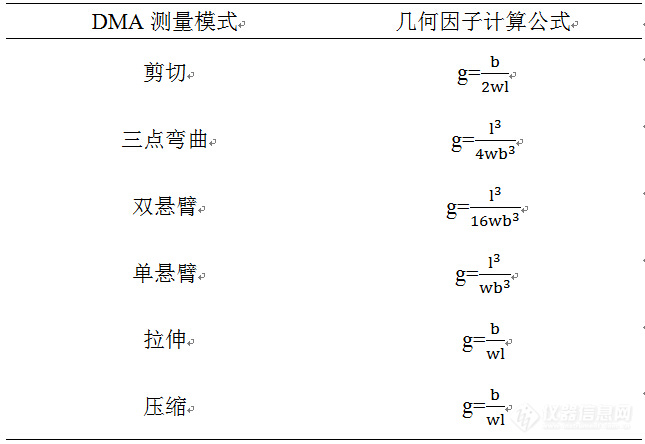

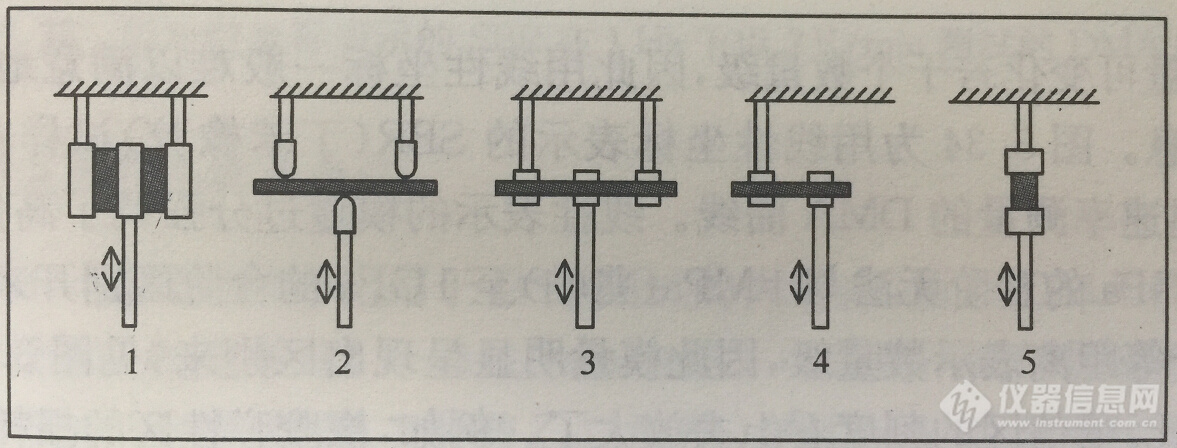

各种动态热机械测量模式及几何因子的计算公式见下表：表1 DMA测量模式及其试样几何因子的计算公式
测试中施加在试样上的应力必须在胡克定律定义的线性范围内，即应力-应变曲线起始的线性范围。
DMA测试可在预先设定的力振幅下或可在预先设定的位移振幅下进行。前者称为力控制的实验，后者称为位移控制的实验。一般DMA只能进行一种控制方式的实验。改进型DMA能在实验过程中自动切换力控制和位移控制方式，保证试样的力和位移变化不超出程序设定的范围。
。复合模量由同相分量M(或以G表示，称为储能模量)和异相(相位差π/2)分量M(或以G表示，称为损耗模量)组成。损耗模量与储能模量之比M/M=tanδ，称为损耗因子(或阻尼因子)。
高聚物受到交变力作用时会产生滞后现象，上一次受到外力后发生形变在外力去除后还来不及恢复，下一次应力又施加了，以致总有部分弹性储能没有释放出来。这样不断循环，那些未释放的弹性储能都被消耗在体系的自摩擦上，并转化成热量放出。

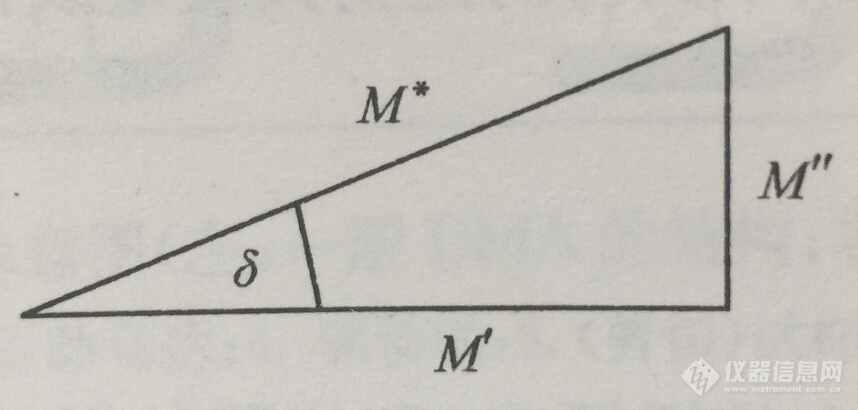

复合模量M*、储能模量M、损耗模量M和损耗角δ之间的关系可用下图三角形表示：
储能模量M与应力作用过程中储存于试样中的机械能量成正比。相反，损耗模量表示应力作用过程中试样所消散的能量(损耗为热)。损耗模量大表明粘性大，因而阻尼强。损耗因子tanδ等于黏性与弹性之比，所以值高表示能量消散程度高，黏性形变程度高。它是每个形变周期耗散为热的能量的量度。损耗因子与几何因子无关，因此即使试样几何状态不好也能精确测定。
纯粘性—应力与应变异相，即相角δ为π/2。纯粘性试样的形变能量完全转变成热。
粘弹性—形变对应力响应有一定的滞后，即相角δ在0至π/2之间。相角越大，则振动阻尼越强。
如果在恒定负载下，分子发生缓慢重排使应力降至最低，材料因此而随时间进程发生形变;如果施加振动应力，因为可用于重排的时间减少，所以应变随频率增大而下降。因此，材料在高频下比在低频下更坚硬，即模量随频率增大而增大;随着温度升高，分子能够更快重排，因此位移振幅增大，等同于模量下降;在一定频率下在室温测得的模量与在较高温度、较高频率下测得的模量相等。这就是说，频率和温度以互补的方式影响材料的性能，这就是温度-频率等效原理。因为频率低就是时间长(反之亦然)，所以温度-频率等效又称为时间-温度叠加(time-temperature superposition-TTS)。
DMA测量曲线主要有两大类，动态温度程序测量曲线和等温频率扫描测量曲线。
动态温度程序测量曲线，是在固定频率的交变应力条件下，以一定的升温速率(由于试样较大，通常速率较低，以1~3K/min为佳)，进行测试。得到的是以温度为横坐标、模量为纵坐标的图线，图中可观察储能模量G，损耗模量G，和损耗因子tanδ随温度的变化曲线，反应了试样的次级松弛、玻璃化转变、冷结晶、熔融等过程。
等温频率扫描测量曲线，是在等温条件下，进行不同振动频率应力作用时的扫描测试。得到的是以频率为横坐标、模量为纵坐标的图线，图中可观察储能模量G，损耗模量G，和损耗因子tanδ随频率的变化曲线。等温测试的力学松弛行为与频率的关系又称为力学松弛谱，依据温度-频率等效原理，可将不同温度条件下的力学松弛谱沿频率窗横向移动，来得到对应于不同温度时的模量值。
河南信息科技学院筹建处1979.38万元采购气相色谱仪,蛋白质纯化,酶标仪,液相色谱仪
兰州大学124.42万元采购超净工作台,超低温冰箱,培养箱,荧光显微镜,PCR,摇床
关于举办第二十三届中国国际科学仪器及实验室装备展览会（CISILE 2026）“自主创新奖”评选活动的通知
中核集团核工业二一六大队引入赛恩思高频红外碳硫仪 助力核地质样品检测精准高效
智简水质分析的新选择 奥豪斯首秀2025上海国际水展
校企携手 共筑卓越——中国地质大学（武汉）携手莱伯泰科启动卓越工程师教育培养计划
十年磨一剑 日立氨基酸分析仪更上一层楼——访日立高新牟晓丽 天美(中国)谢堂光
丹东浩元仪器有限公司“DST-17型X射线应力测定仪”通过新产品投产鉴定
